丰博智能超声波水表——“精准”互联,“智能”管控

发布时间:2022-04-14人气:64

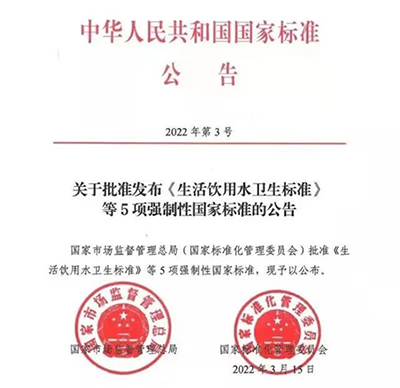

国家市场监督管理总局和国家标准化管理委员会联合发布中华人民共和国国家标准公告(2022年第3号),正式批准发布《生活饮用水卫生标准等5项强制性国家标准的公告》。此标准不仅规定了生活饮用水水质和水源水质的卫生要求,也对作为与生活饮用水直接接触的计量水表的技术、质量都提出了更高的要求。


FB-SWMP型小口径超声水表以1级精准度,智能远程抄表,互联网管控,符合生活饮用水安全标准,广泛应用于城镇智慧水务建设中。

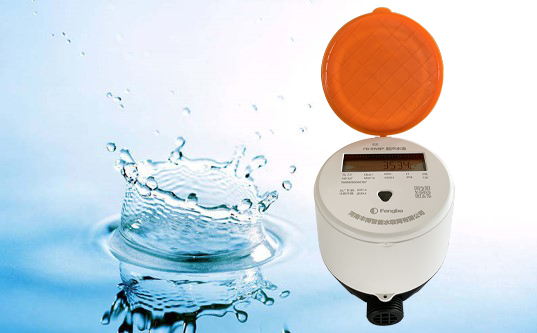

FB-SWMP型小口径超声水表

FB-SWMP型小口径超声水表是基于超声波时差原理进行流量测量和显示的新型水表。仪表默认配备M-BUS接口,可通过M-BUS总线和其他通信设备,组成远传抄表管理系统,管理部门可以随时抄取表中数据,方便对用户水量的统计和管理。

产品执行《GB/T 778 封闭满管道中水流量的测量 饮用冷水水表和热水水表》标准以及《JJG 162-2009 冷水水表》检定规程。


FB-SWMP型小口径超声波水表优势:

1、全塑料表体,机构紧凑

2、食品级表体,安全卫生,无重金属污染

3、高量程比(最大 800:1)

4、具有自诊断功能:流量传感器故障报警、温度传感器故障报警、测量超量程报警、电池欠压报警

5、应用本公司特有的流量测量方法(已获得发明专利授权)和智能数据纠错技术,测量准确度和稳定性高

6、内置锂电池供电可使用(8+2)年以上

7、具备光电接口,支持手持式红外抄表工具现场抄读

8、支持无线通信(LoRa),亦可选配内置的物联网通信模块(NB-IoT),组成物联网表

9、可双向计量(正反向计量)

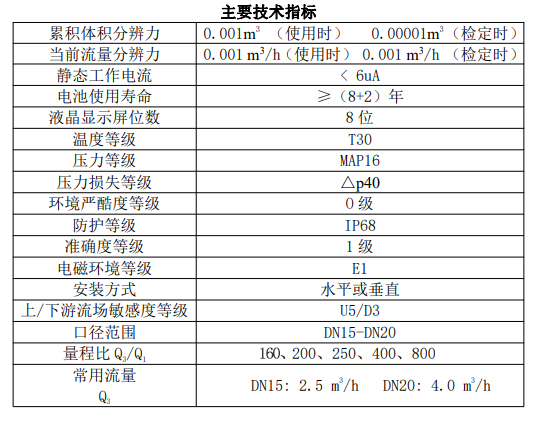

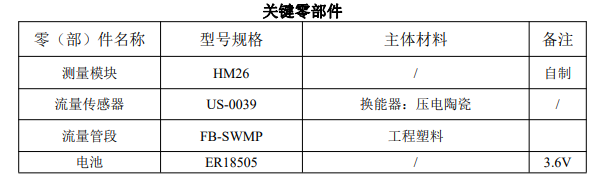

技术参数



红外抄表

用户可配备手持机实现手持抄表,用来抄录水表累计流量、运行时间等信息,抄表方法如下:

待机界面短按,用手持机对准水表红外收发接口,选择抄表命令,通讯成功后,手持机将显示相关信息。


安装使用说明

特别提醒:已安装完毕的超声水表,在冬天结冰的条件下,为防止管道被冻裂可能导致的超声传感器损坏,请至少打开一侧的阀门(水表前的阀门或者用户室内的进水阀、水龙头)。尤其是无人居住或不用水的情况,这点特别重要。

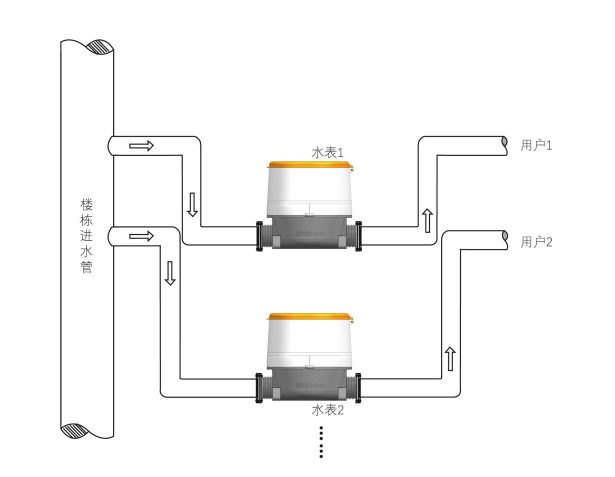

水平安装


水平安装时,建议如下安装,将管路做成“U”型。在此情况下,处于低处的超声水表管段内能保持满管。

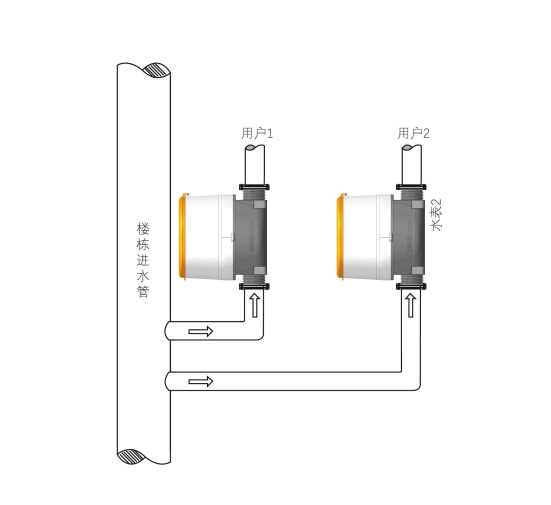

垂直安装


垂直安装时,如上图所示,水流方向在水表处为下端进水,上端出水。在 此情况下,有水流经时,能避免气泡集聚在水表测量管道内。

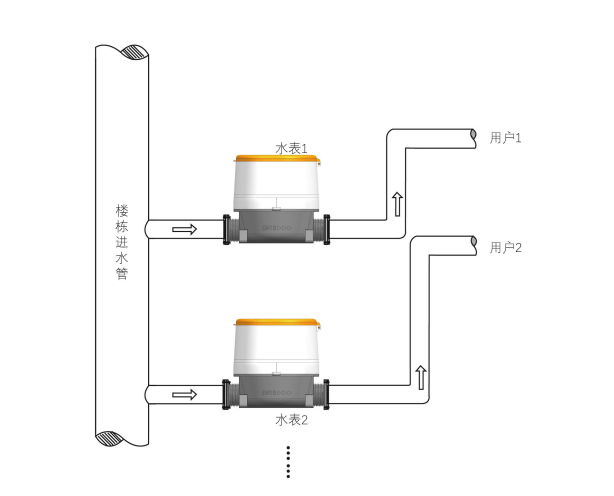

妥协的安装方式(水平)

受现场客观条件限制,确实难以实施推荐的水平安装条件时,至少要按下图的方式安装。


图中,水表前的管段可以和水表本体平行(相比推荐方式,取消了直角弯折的结构),但水表后端管路必须布局成如图所示,由此避免气泡在管道中集聚。


安装前注意事项

(1)安装超声水表前必须彻底清洗管道,避免碎片损坏水表;

(2)超声水表属于比较贵重精密仪表,拿起放下时必须小心,禁止直接提拽表头或传感器线;严禁靠近较高温度热源(如电气焊,防止电池爆炸伤人以及损坏仪表);

(3)超声水表安装位置应特别注意,应避免水表安装在管道的上端(会有气泡在管段内),避免安装在靠近弯头处(会产生旋涡流),应远离泵等设备(会引起脉动流);

(4)超声水表的上游和下游处的连接管道应与水表口径大小一致,不能缩径;

(5)超声水表的表体上箭头所指的方向为水流方向,不得装反;

(6)建议超声水表的前端装有相应口径的过滤器;表前装有相应口径的阀门且其能够与表体分离,便于今后的维护和维修。


日常维护

(1)超声水表使用前必须对当前状态进行检查;

(2)超声水表上的铅封不能损坏,如果损坏生产厂商将不再承担质量和准确度保证;

(3)超声水表使用内置的锂电池供电,运行时间可达≥(8+2)年。当电池寿命将近或虽不到(8+2)年但液晶屏显示的数据不清晰或显示电池符号(提示电压不足),即应由专门技术人员更换电池,以免影响其正常工作。


常见故障分析及排除

1、仪表运输过程中需小心轻放,避免剧烈冲击。

2、储存环境温度(-10~50)℃,相对湿度小于80%,防止强电磁场作用和阳光直射。

3、码存的产品离地面至少30cm,距离四壁至少1m,离采暖设备不少于2m。

4、仓库保持干燥,没有腐蚀性物品、气体及危险品。

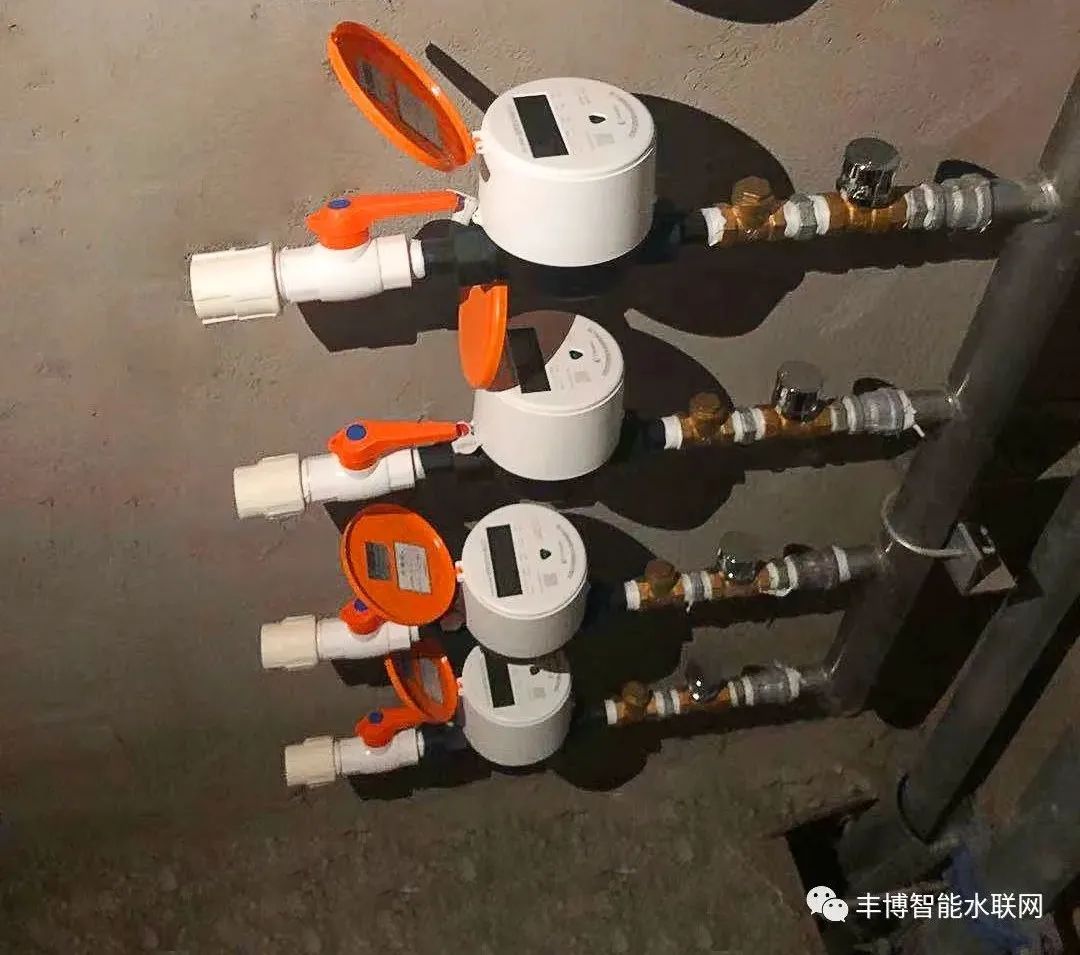

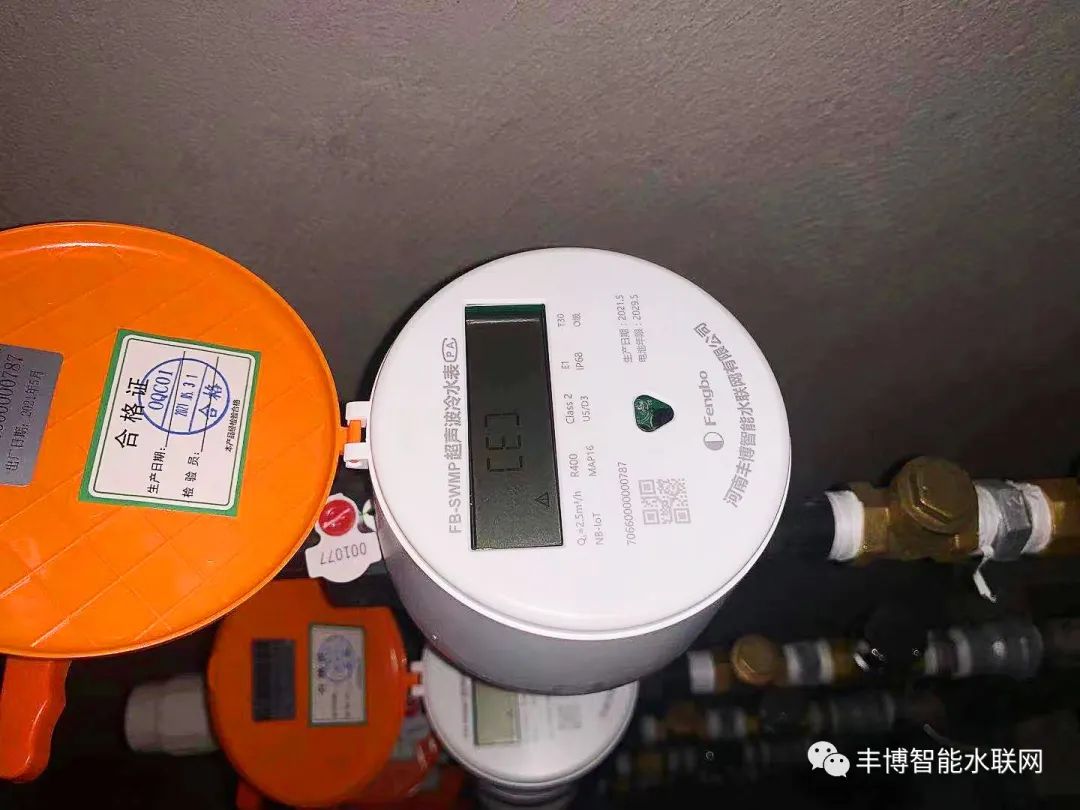

使用现场
