打造农村农业智慧系统,助推乡村治理现代化

发布时间:2022-02-24人气:190

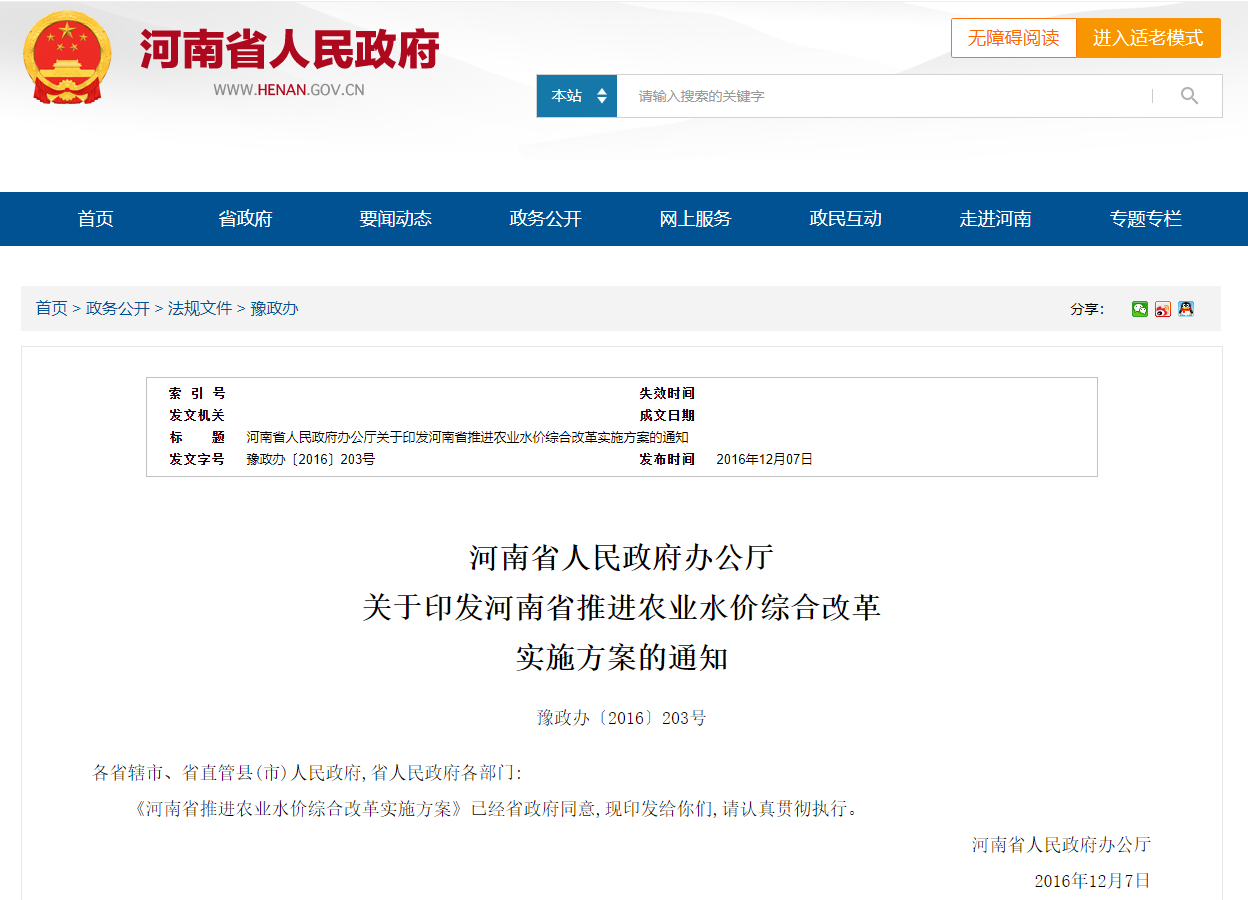

根据《河南省推进农业水价综合改革实施方案》,建立健全农业用水总量控制和定额管理、用水精准补贴和节水奖励、终端水价和超定额累进加价等机制;充分发挥末级渠系管护主体作用,补齐农田水利运行管理的短板;提高农业用水效率,全面提升农业用水精细化水平,促进我省农田水利设施长期良性运行。

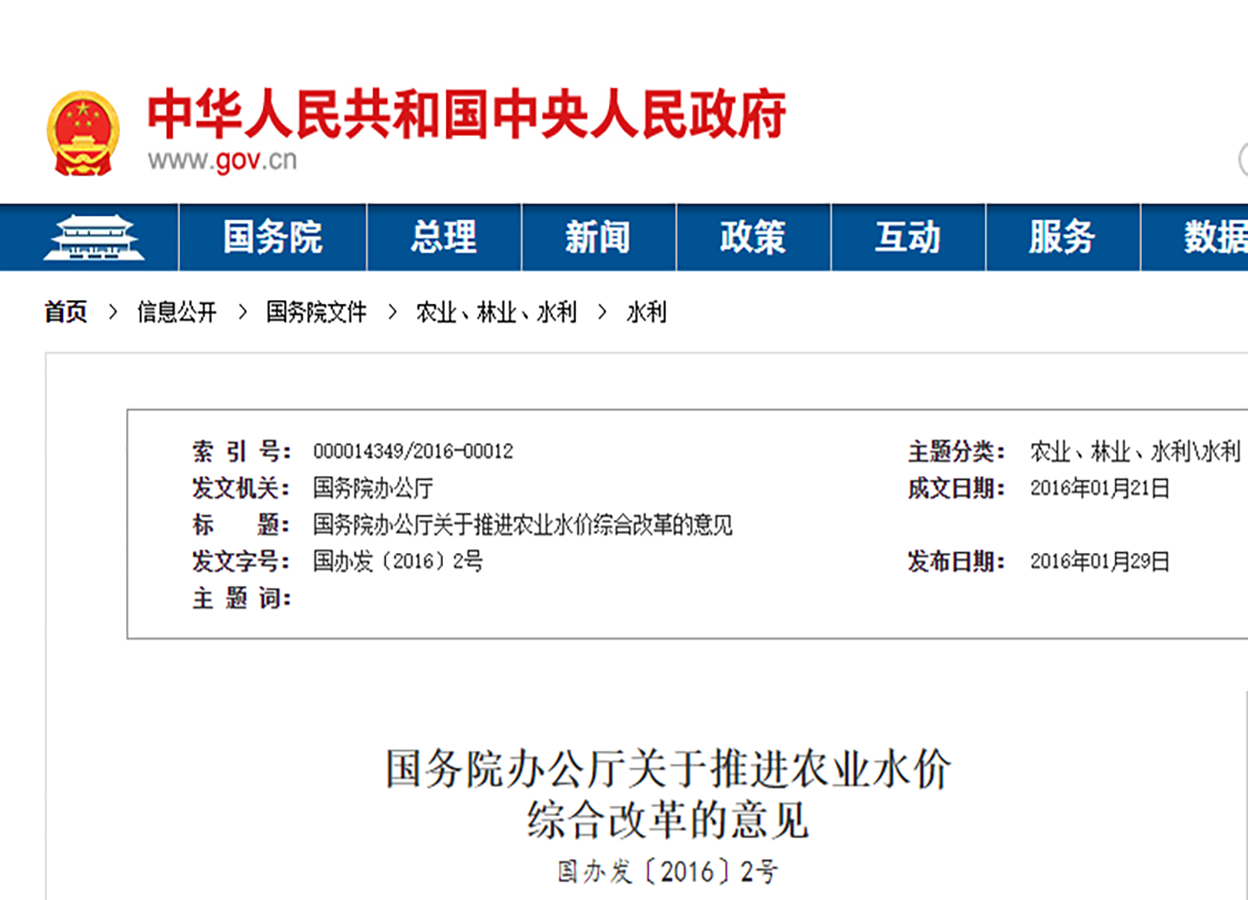

贯彻《国务院办公厅关于推进农业水价综合改革的意见》精神,建立健全农业水价形成机制,促进农业节水和农业可持续发展,提高供水服务效率和用水精细化管理水平,推动转变农业用水方式。


丰博水联网致力开发FB-ASC-1000农田灌溉智能机井双控系统是为了加强农业基础设施建设,着力推进农业经济结构的战略性调整、优化和升级,提高农业综合生产能力和农业效益。

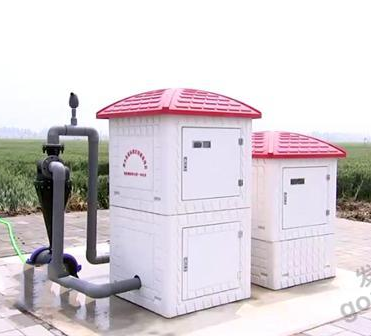

农田灌溉智能机井双控系统

FB-ASC-1000智能机井灌溉控制系统集灌溉刷卡取水、自动用水用电计量、水泵控制、防盗报警、远程监测等功能于一体,实现灌溉机井取水自动计量、IC卡控制、远程传输的一体化和一卡式操作、一柜式安装的智能测控装置。

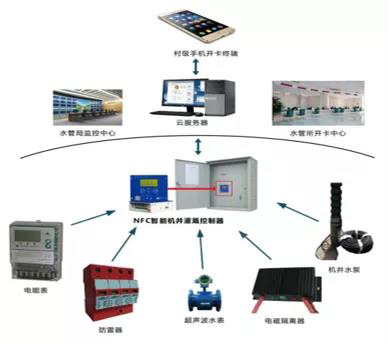

系统架构图


FB-ASC-1000智能机井灌溉控制系统架构如图所示:

潜水泵:水管所资产,用于抽取地下水;

电能表:记录水泵的用电情况;

超声波水表:记录抽水量;

防雷器和电磁隔离器:用于防止外部干扰及损害;

开卡中心和移动开卡终端:负责给农民开卡;

NFC 机井灌溉控制器:负责采集水表的流量和电表的用电量,并通过 4G/3G/CDMA/GPRS /北斗通讯把数据传到水管局监控中心和云服务器;平台软件通过对数据分析处理后,以不同形式展示给业主和管理人员,协助智能化管理机井灌溉系统,发现异常情况,及时处理。

系统界面

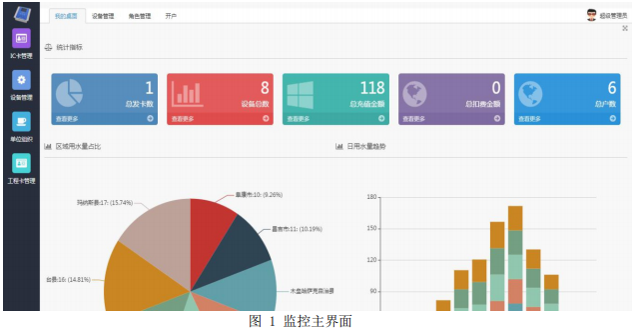

系统监控主界面


水权管理界面

系统功能:

◆ 实时监控:支持 GIS 地图形式,列表形式,图标形式实时在线监测,轻松掌握每口机井状态。

◆ 水权管理:以“总量控制和定额管理”为目标,水管局、水管所、村,自上而下三级水权分配和交易,实现水权市场化管理。

◆ 机井基础信息:机井名称、位置、所属管理单位、供水范围、供水人口、水泵信息及成井时间等。

◆ 机井灌溉系统资产管理,详细记录每笔资产属性,购置记录,随时查询资产信息。

◆自动生成各种报表,如用水量,用电量,年、月、日报表等,各种形式分析和展示分析,利用挖掘后的数据,辅助制定区域农业取水计划的安排。

◆ 支持远程配置和干预控制各机井控制器,开启和关闭水泵。

◆ 统计分析:具备报警查询、操作查询、用水查询和充值查询功能,同时可将历史记录随时打印。

◆ 信息发布:支持新增、删除、查找、修改水户信息、价格信息。

◆ 系统管理:用户管理安全管理,支持操作记录历史查询,责任溯源。

◆ 报警查询:支持设备故障自动报警,报警方式通过上位机软件报警。

FB-ASC-1000终端功能


◆ 可选2G/3G/4G以及北斗通信功能,支持多中心模式,能够轻松组成 IP 网络;

◆ RS485接口支持标准MODBUS-RTU、CJ188、DLT645-2007协议等,方便读取各种二次仪表的数据;

◆ 内含有刷卡取水、IC 卡充值收费管理,欠费关泵;

◆ 支持图片抓拍上报模式;以及入侵告警;异常开启箱门报警等;

◆ 可远程控制各个机井泵的启停,也可在监控中心实时查询各个机井泵的工作状态;

◆ 支持水资源监测数据传输规约 SZY206-2016;以及水文监测数据通信规约SL651-2014;

◆ 支持远程即时数据召测和历史数据读取;

◆ 支持远程管理功能,可以实现远程参数配置,远程升级功能;

◆ 支持一个控制器多张 IC 卡使用;

◆ 支持语音播报用水信息等。

NFC卡

机井灌溉控制系统的 NFC 卡分为三种:用户卡,管理卡和反写卡。

用户卡:数量最多,农民使用,用于启动和关闭机井,需要充值才能使用,可挂失和补卡,也可以水权交易。

管理卡:管理员使用,比用户卡权限高,用于管理特定区域内的机井使用。

反写卡:充值回购和反写。

NFC开卡器(FB-ASC-1000)


FB-ASC-1000非接触式 IC 卡读写器符合 ISO14443A 标准,可支持多种接口联机方式:USB 口/RS232 串口,USB 采用无驱HID 方式,方便安装使用。配有蜂鸣器和 LED 灯,为用户清楚地提供读写器和应用程序的状态指示。

主要特点为:

◆ 支持 NFC 标签;

◆ 外型时尚,开发包功能齐全,易于开发;

◆ 可根据用户要求定制,满足用户的特殊需求

◆ 支持 Windows 操作系统、Linux以及安卓平台;

◆ 提供 384 个字节的 EEPROM 存贮空间。

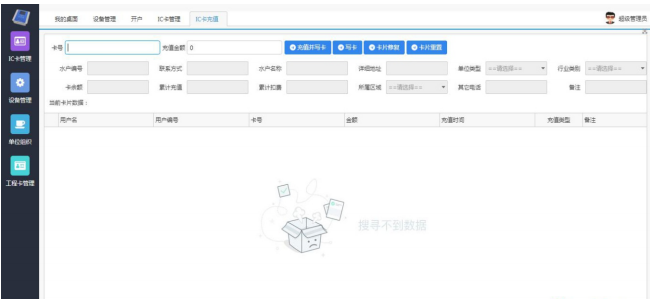

NFC开卡软件界面


NFC开卡软件是BS版本,开卡数据可自动上传到数据中心,水管局可统一查看相关数据。

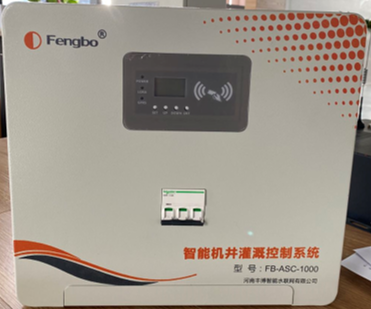

FB-ASC-1000智能机井灌溉控制器是集灌溉刷卡取水、自动用水用电计量、水泵控制、防盗报警、远程监测等功能于一体,实现灌溉机井取水自动计量、IC卡控制、远程传输的一体化和一卡式操作、一柜式安装的智能测控装置。

配合平台管理软件“灌溉信息化管理系统”就完美的实现了合理灌溉、科学灌溉、科学用水,为灌区管理部门提供科学的决策依据,提升灌区管理的效能。

产品特点

●支持水计量,电计量和时间计量,并支持多路计量;

●支持一个控制器可供多张用户卡使用;

●支持 2G/3G/4G 、北斗等多种通讯方式;

●支持语音提醒用户用水信息;

●支持继电器控制输出,可直接接入接触器;

产品功能

●采集功能:采集超声波水表、脉冲水表的流量数据,采集只能电能表、秒冲电表的电量数据,采集压力、水位变送器的标准信号,采集水泵或阀门运行状态、设备供电状态等信息;

●支持流量计、电表状态异常告警及智能识别异常状态后自动判断是否可以启动或停止。

●支持按键操作修改及设定机井编码、设备地址、密码启动等;

●刷卡取水功能:刷非接触IC卡,开启水泵取水(卡内要有剩余水量);

●控制功能:支持自动控制、远程控制水泵、阀门等控制设备;

●报警功能:监测数据越限、IC卡内余额不足等,立即上报告警信息;

●存储功能:本机循环存储监测数据,掉电不丢失;

●远程监控:支持通过 2G/3G/4G 网络远程监控设备;

●远程管理:支持通过 2G/3G/4G 或北斗通信网络进行设备远程参数设置;

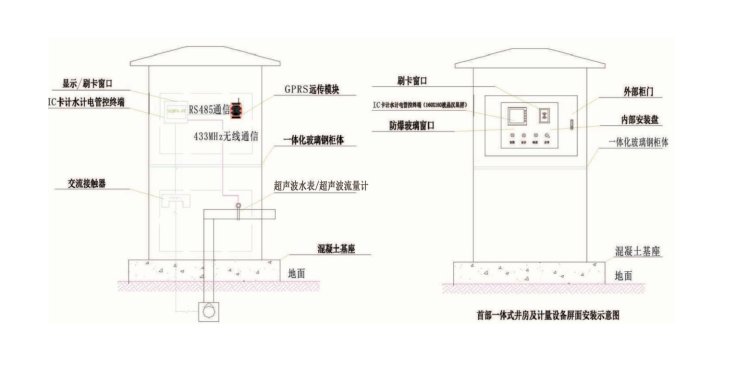

安装示意图
