丰博智能水联网DMA漏损控制系统,精细化管控助力供水安全

发布时间:2022-12-22人气:535

2022年,住建部办公厅、国家发改委办公厅印发《关于加强公共供水管网漏损控制的通知》中明确:到2025年,全国城市公共供水管网漏损率力争控制在9%以内。其中提到了 “分区计量 ” 和 “管网压力调控” 是加强公共管网漏损控制的重要任务。

丰博智能水联网以城区管网分区计量管理为基础,统筹水量计量与水压调控、水质安全与设施管理、管网运行与营业收费管理,逐步构建管网漏损管控体系,提高管网信息化、精细化管理水平,降低管网漏损,提升城区供水安全保障能力。

丰博智能水联网DMA 分区计量系统助力管网漏损控制

丰博智能水联网采用B/S+C/S+M/S的架构开发,结合硬件平台建设和管理系统平台建设,助力供水管网漏损问题。

1、硬件平台建设:建设系统运行的软硬件支撑环境,保证系统各项功能的正常使用,为了保障数据的保密和安全,需要建设的软硬件环境包括:系统平台网络和软件应用支撑环境。

2、管理系统平台建设:平台建设将包含供水管网远程在线监测与监测系统(SCADA)、供水管网分区计量(DMA)与管理系统。

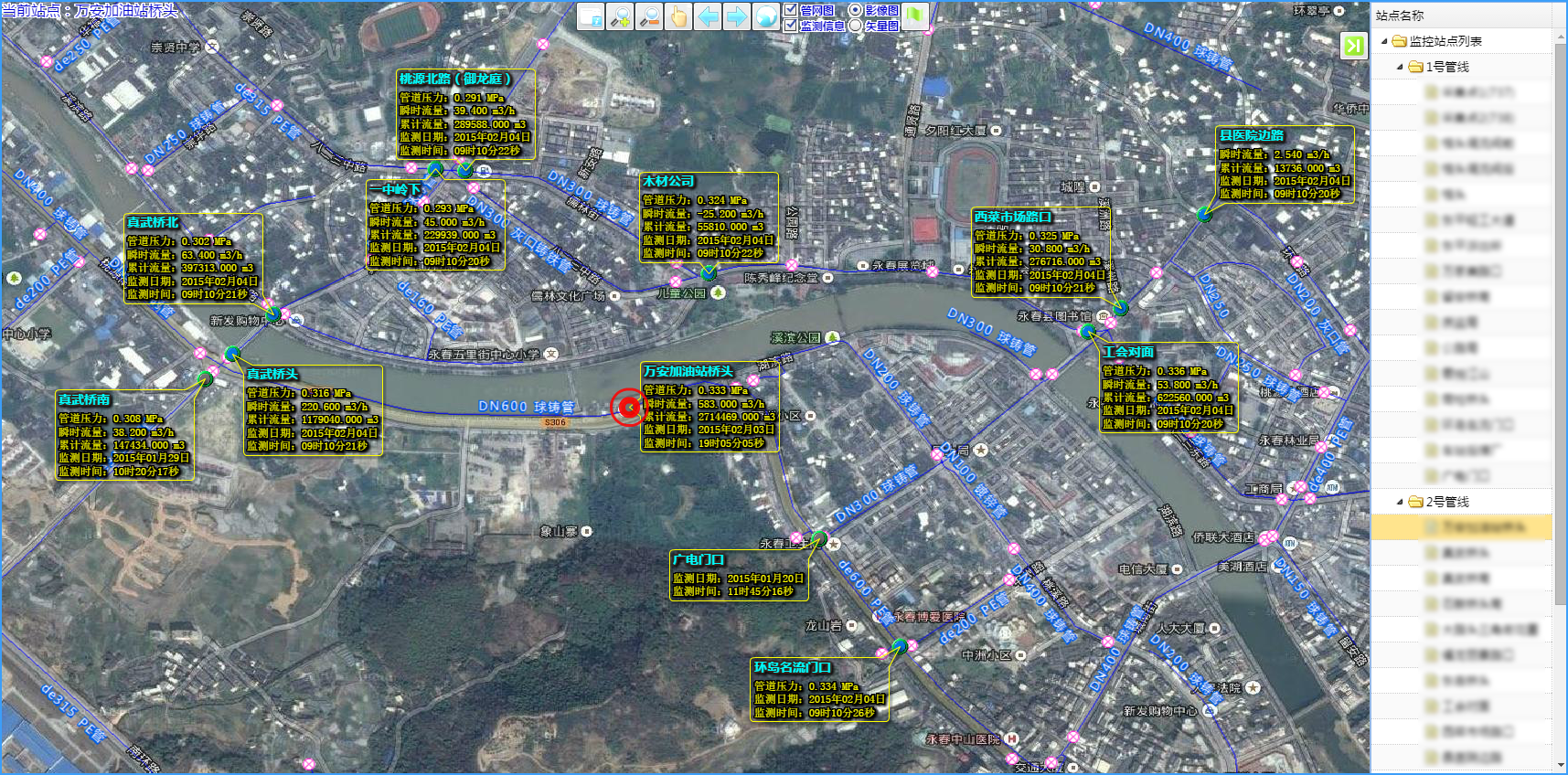

①、供水管网远程在线监测与监测系统(SCADA)将采用B/S结构,通过Internet互连网和GPRS网络在线实时获得整个供水系统的运行状态信息,包括各水厂运行状态信息和管网运行状态信息。为保证整个城镇的供水量、供水水压的要求,实现对供水系统的管网水压、水量等监测点进行数据采集,并对采集回来的管网运行数据进行分析展示、查询统计以及报表输出等,为用户提供一个直观、简单、实用的信息服务平台。主要功能包括实时数据展示、GIS地图展示、日流量分析、月流量分析、日压力分析、月压力分析等主要功能。


②、供水管网分区计量(DMA)与管理系统将通过GIS管理方式,对整个城区的供水管网进行区域化、网格化管理划分,可根据管网的服务面积、管网长度,将供水区划分为多个可计量区域(DMA)。并利用无线通信实时传输流量、压力等数据,从而能够及时、准确地掌握各计量区的管网运行情况,为优化供水管理提供了科学依据。系统主要功能包括夜间流量分析、压力流量分析、管网漏损分析、产销差分析等主要功能。

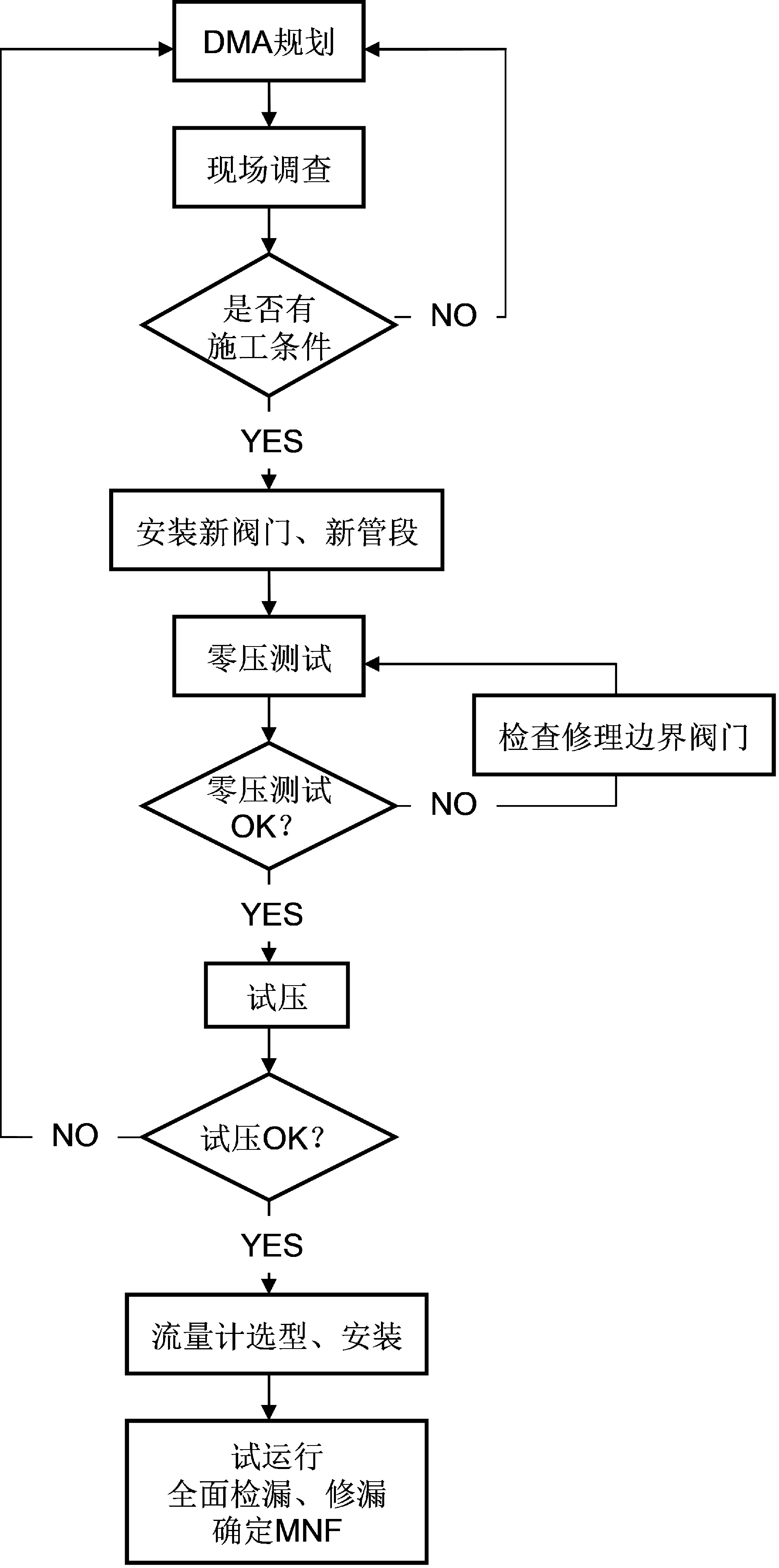

实施DMA的流程图


现场调查

通过现场调查,确定DMA边界选定的新阀门、新管段和流量计安装位置的施工条件,若不能施工,考虑重新调整DMA;确定流量计安装地点是否位于人行道或者绿地;确定管线走向是否与GIS一致,确定流量计安装的管段要求;若施工条件不好,考虑调换其他进水管;现场调查时在流量计的安装位置作标记。

安装新阀门和管段

DMA后续工作存在很多不确定因素,都有可能导致DMA的变动甚至重新划分。若DMA发生变化,新设阀门和管段就有可能失去作用,因此应避免安装新设阀门和新管段,否则应尽量选择安装口径较小的阀门和管段。

零压测试

零压测试是保证所有需关闭的边界阀门完好,即关闭时不漏水。

1)测试可于凌晨进行,提前通知区域内用户停水;

2)关闭所有的边界阀门和进水口;

3)打开消火栓放出DMA管线内的存水,选择不同的消火栓在该时段内进行放水。如果水压下降,并且不再升高,说明边界阀门完好、零压测试成功,可以进行实验。若压力下降后又升高,说明有漏水的边界阀门,检查各边界阀门是否关紧,若边界阀门有损坏,进行维修或更换;

4)检修完毕后重新进行零压测试,直到零压测试成功为止;

5)测试完成后打开进水口,边界阀门保留在关闭状态。

试压

在下一步工作前,应临时关闭边界阀门,测试压力是否达到供水服务标准。如果不能保持压力,需立即打开边界阀门,分析原因,重新划分DMA区域或者重新选择进水口。

流量计型号选择

流量计应该满足以下条件:

1)自备电源(现场外接电源不方便);

2)可连接数据存储器,数据可下载或无线传送;

3)要求双通道记录数据,同时显示流量与压力数据;可测正反向流量(瞬时流量、流速、累计流量、正向累计、反向累计、总水量);

4)精度要求:低至2cm/s的流速时精度为2mm/s;

5)防护等级:IP68。

安装流量计

1)一般选择在凌晨进行,安装前提前通知用户停水;

2)关闭进水口阀门,施工完毕后打开进水口;

3)流量计安装完毕后校准流量计时间,设置计数间隔;

4)流量计正常运行后,开始定期下载流量数据,不能延误下载时间以免数据丢失。

人工全面检漏、修漏

DMA建立后应进行全面检漏,采用人工听音检漏,发现有漏失现象后立即进行了修复。

试运行确定正常夜间流量

全面检漏修漏后,分析修漏后 夜间流量(Minimum Night Flow,简称MNF),便得到DMA分区内的MNF正常值。

采用DMA分区计量,可以将存在于整个供水管网中大的问题分解成局部管网中的小问题,有利于将复杂的问题简单化,以量化的方式表达降耗的结果,有效快速地降低产销差率,提高供水管理水平和经济效益。丰博智能水联网将进一步完善系统建设,为优化供水调度管理提供更科学合理的依据。
